通过对电缆尺寸、敷设路线条件、安装方法及未来容量进行针对具体项目的审查，选定HDPE管道的直径。
选择用于光纤敷设的高密度聚乙烯（HDPE）导管的直径，不能仅仅是根据电缆与公称规格进行匹配。在批准设计之前，应综合考虑电缆外径、芯数、导管有效内径、填充率、牵引张力、弯曲半径、布线路径几何形状、敷设方法以及未来容量等因素。
不要套用“一根电缆必须使用一英寸的导管”这类通用的规则。这种做法可能会导致填充过量、拉线困难、膨胀余量不足，或者与项目规范不符。
请按照此流程制定一个具有说服力的光纤管道尺寸选定方案。
在选择导管之前，请先获取当前电缆的数据表。记录：
当线路可能敷设多种类型的电缆时，应采用适用范围内的最大电缆外径。应将信使线组件、预连接端头或其他可能影响安装间隙的部件计算在内。
请勿仅根据光纤数量来确定导管的规格。两根光纤数量相同的光缆，其外径和安装限制可能不同。
导管的公称尺寸不等于其有效内径。实际内径取决于：
请采用制造商针对特定导管配置公布的平均内径。切勿仅根据外径或标称尺寸来计算容量。
Viaflex 提供高密度聚乙烯（HDPE）导管的产品信息以及尺寸和包装资料。在最终确定设计之前，请查阅相关产品文档。
应评估可利用的内部空间，而不是仅依赖于名义管径。
电缆填充率指导管内部被一根或多根电缆占据的体积比例。将其作为初步筛选计算依据，而非唯一的设计验证依据。
对于单根圆形电缆，请将电缆直径与导管内径进行对比。对于多根电缆，请计算其总截面积：
> 电缆填充率 = 电缆总横截面积 ÷ 导管有效横截面积
对于圆形部件，横截面积的计算公式为：
> 面积 = π × 直径² ÷ 4
应遵循项目业主、相关规范、安装方法及工程标准所要求的填充限值。切勿将某一百分比视为适用于所有路线的标准。
当路线包含以下情况时，采用较低的填充量可能是合适的：
吹制光纤和微管系统需要另行审查。气流性能取决于光缆与微管内壁之间的关系。应遵循微管和光缆制造商的安装指南，而非采用拉缆规则。
导管直径会影响安装时的摩擦力和电缆的移动。更大的有效内径虽然可以提供额外的间隙，但并不能消除因布线路径长度或弯头而产生的拉扯风险。
评论：
将计算或模拟得出的敷设张力与电缆制造商规定的最大允许拉力进行对比。同时，还应查阅导管制造商针对所选产品和配置发布的安全拉力信息。
请勿仅根据导管直径来估算拉力裕量。Viaflex 导管产品页面提供了适用于标准强度导管配置的安全拉力值表。请确认该表格适用于所选的尺寸、SDR 或 DR 以及产品类型。

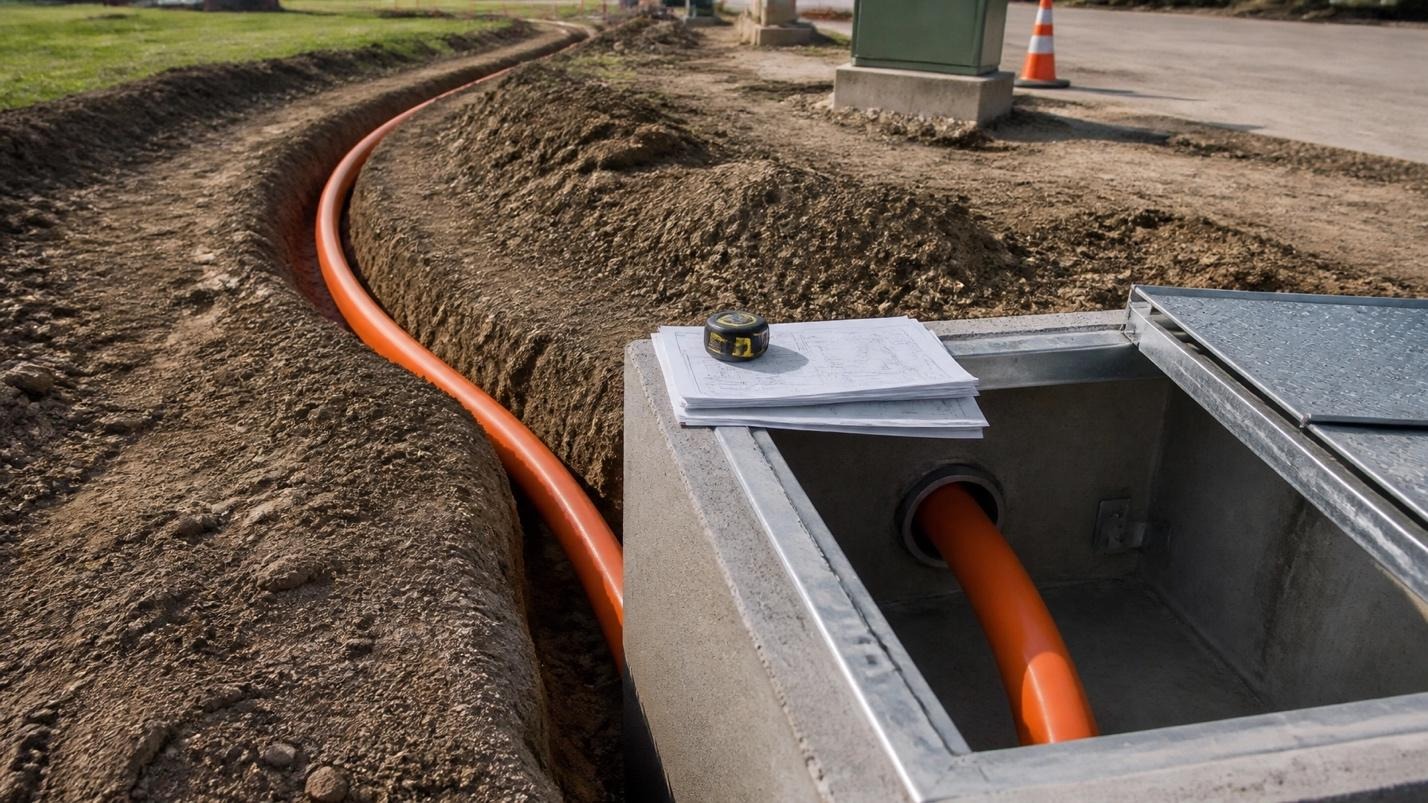

当设计审查表明一次性连续拉线可能超过允许张力时，应使用接入点将长或复杂的线路分段。需与线路所有者和安装承包商协调拉线箱、人孔和地下室的位置。
请同时审查电缆的最小弯曲半径和导管弯曲要求。最终的布线路径必须在安装过程中及铺设完成后都能保护电缆。
地图：
当路线可采用大曲率半径的弯头时，应避免使用急弯。请确认每个弯头都能为所采用的电缆敷设方式提供足够的净空。
不要以为管径越大，弯曲半径就能自动变小。电缆的弯曲半径仍是决定性要求。导管、管件和安装设备也必须能够满足预定的几何形状要求。
应根据弯头几何形状、接入点和电缆弯曲半径限制，确定导管直径。

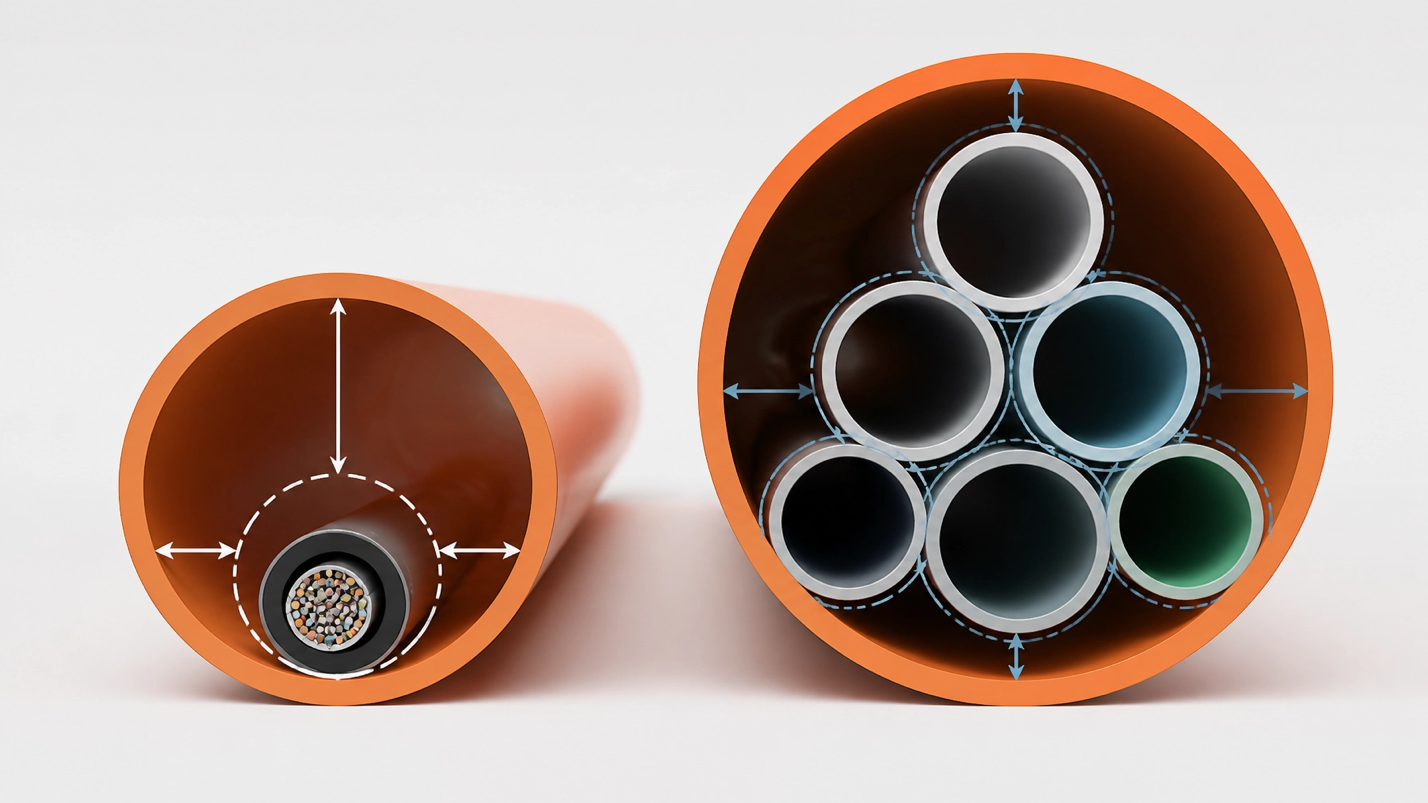

当需要将较大的导管分隔成独立路径时，应使用内导管。这种方法可支持：
通过核对内管的外尺寸与主管道的有效内径，选择合适的内管布置方案。请考虑安装间隙，且不要假设所列出的组合方案适用于所有SDR或DR配置。
当项目设计采用较细的光缆或气助敷设时，应使用微导管。如果项目需要在共享管道内进行分阶段部署，微导管可能是合适的选择。
请分别指定微管的外部直径和内部直径。请勿将微管的公称尺寸作为电缆间隙值。
在发布管线设计之前，请完成以下各项工作：
常见问题
没有一种直径能适用于所有电缆或布线路径。选择导管时，应将电缆的外径与导管的实际内径进行对比，然后核对填充率、牵引张力、弯曲半径、安装方法及项目规范。
使用更大的导管可能会提供更大的间隙并降低电缆填充率。但这并不能解决路线过长、弯头过急、接入点不当或电缆张力受限等问题。请核实完整的安装设计。
SDR 或 DR 反映了导管直径与壁厚之间的关系。在相同的公称尺寸下，不同的壁厚会产生不同的有效内径。请参考制造商针对所选配置提供的尺寸数据。
是的。需确定业主是否计划增加线缆、引入独立服务或进行未来的网络扩容。当设计有此要求时，应通过采用更宽的布线通道、备用导管或内导管来预留容量。
使用内导管将较大的导管分隔成独立的通道。当电缆和安装方法设计用于较小的导管或气助安装时，应使用微导管。请与电缆和导管制造商确认兼容性。
是的。Viaflex 生产用于电信及其他领域的 HDPE 压力管和导管。Viaflex 生产的产品最大直径可达 4 英寸。请确认所需直径、SDR 或 DR、壁厚、颜色、印刷、拉带及其他配置要求的当前供货情况。
选择HDPE导管直径时，应综合考虑电缆尺寸、可用内径空间、填充率、牵引张力、弯曲半径、布线路径几何形状、接入点、安装方法以及未来容量等因素。应将公称尺寸视为起点，而非最终答案。
